1、發動機下線測試概況

發動機下線測試臺架主要用于發動機生產企業批量出廠試驗，可以把總線上下來的發動機通過預裝線、AGV、RGV智能化物流自動進入測試臺進行自動化測試。

2、發動機試驗臺類型

2.1、電渦流測功機發動機下線測試臺

2.2、水力測功機發動機下線測試臺

2.3、電力測功機發動機下線試驗臺

3、發動機試驗臺功能

主要用于發動機出廠試驗：

• • 怠速試驗：常規試驗，評定怠速波動情況；
  • 總功率試驗：常規試驗,自動工況控制。
  • 凈功率試驗：常規試驗,自動工況控制。
  • 負荷特性試驗：常規試驗，為整車動力配套時的重要依據，自動工況控制；
  • 萬有特性試驗：常規試驗，為整車動力配套時的重要依據，試驗方法與負荷特性試驗類似；
  • 耐久試驗：可在自動工況下完成試驗；
  • 外特性試驗；
  • 全速全負荷；
  • 機械損失功率試驗；
  • 發動機倒拖試驗；

4、技術和國家標準

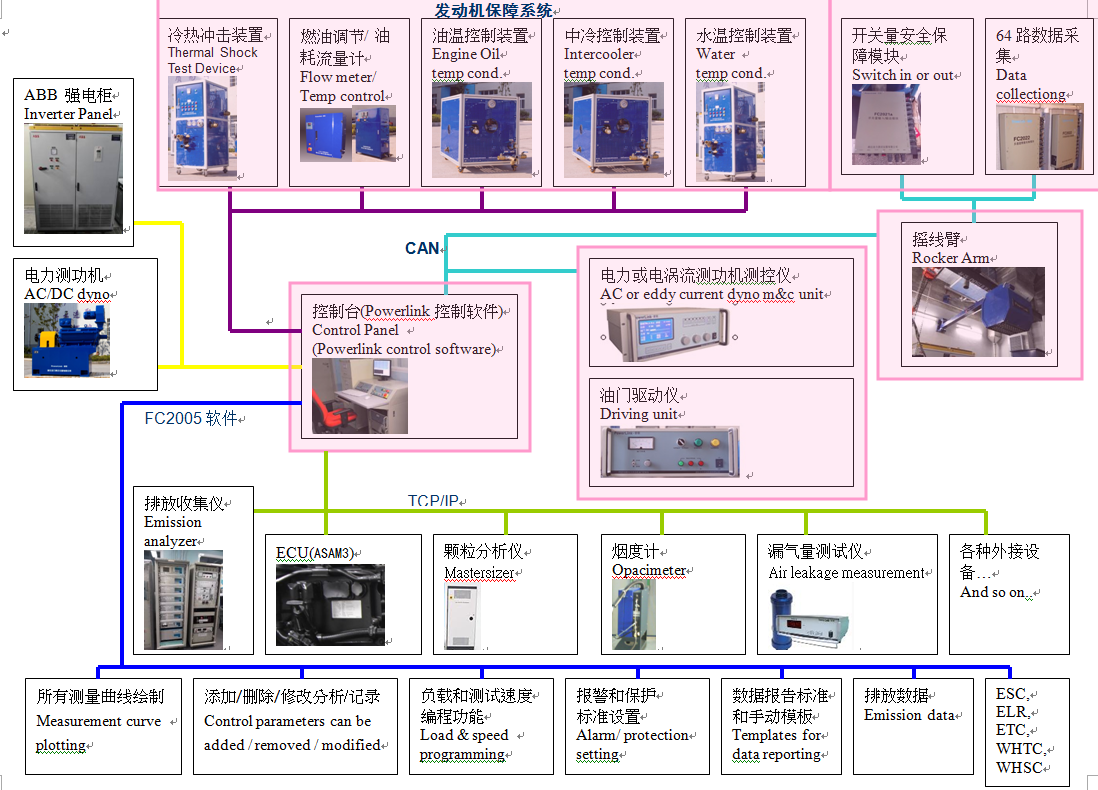

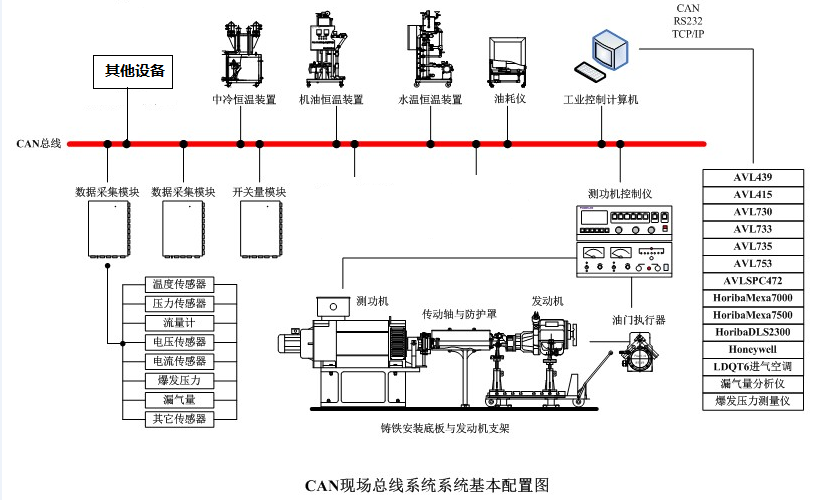

5、拓?fù)浣Y(jié)構

6、湘儀優勢

臺架特點

可以實現發動機發動機飛輪軸和測功器主軸自動對中聯接

專用托盤的自動壓緊

燃油、機油、冷卻水管道的快接

啟動電源、測試電氣線路的快接

發動機排氣管與臺架排氣管路的快接

其中電力測功機加載滿足節能環保歐五、歐六新排放國標測試要求

模塊化設計：

機械、電氣、軟件均采用模塊化設計，可根據試驗對象不同自由搭建試驗環境；

先進測控系統：

和湘儀其他動力測試系統共用一個成熟平臺，采集、控制、存儲、保護等均可用戶自定義，人機交互界面友好，具有一鍵自動試驗功能，降低試驗繁瑣程度，減輕試驗人員工作強度；
適應不同用戶群體，易于上手，兼顧智能、開放、靈活等特點。

安全保護
具備系統級保護和用戶自定義分級保護措施，保護臺架和試驗安全運行；
臺架可接入振動監測系統，實時顯示時域和頻域下的振動曲線、試驗過程的振動趨勢，觸發振動監測閾值后自動報警停機。

節能環保
電力測功機，能量可循環利用，實現節能環保

7、實現方案的主要產品列表

一、測功機系統

二、變頻供饋電系統

三、自動化測量及控制系統

四、數據采集系統

五、被試件安裝部分

六、平板及減震部分

七、發動機條件輔助系統
